Strahlkraft auch für große Stahlträger
Die Qualität von Oberflächen gewinnt an Bedeutung. Dabei achten Anwender zunehmend auf wirtschaftliche Konzepte und den Faktor Zeit beim Strahlen.

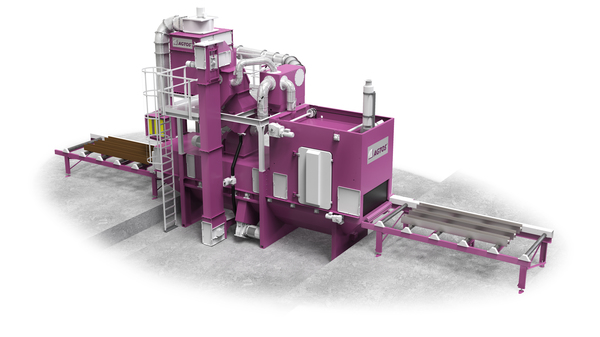

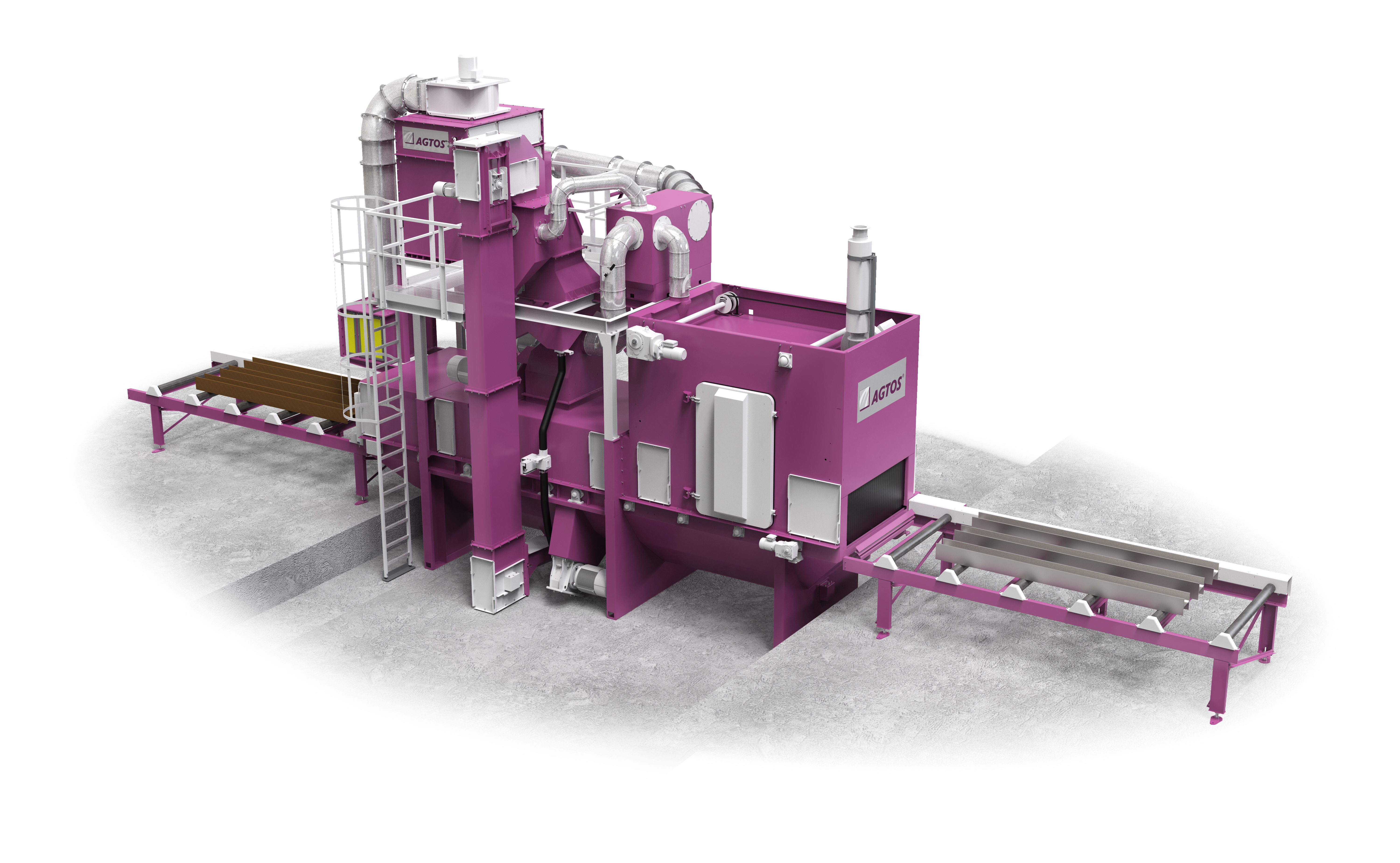

Je nach Zustand ist die strahltechnische Bearbeitung der zunehmend häufig verwendeten großen Stahlträger aufwändig. Hierfür bietet AGTOS als Lösung eine kraftvolle Rollbahn-Strahlanlage an, die als Exponat am Messestand gezeigt wird.
Die Durchlaufbreite beträgt 1.500 mm. Somit kann die Strahlanlage Stahlträger bis zu einer Breite von 1.100 mm und einer Höhe von 420 mm bearbeiten. Rost und Zunder werden zuverlässig entfernt. Daneben ist sie auch für die Bearbeitung von Blechen geeignet. Die max. Blechbreite beträgt 1.500 mm. Müssen Kleinteile bearbeitet werden, stehen passende Gitterkörbe zur Verfügung. Die Messeanlage ist Teil einer Baureihe, die in verschiedenen Größen angeboten wird.
Arbeitsweise der Rollbahn-Strahlanlage
Die Werkstücke werden der Strahlanlage über eine Rollbahn zugeführt. Sie passieren eine vor der Einlaufschleuse angeordnete Schaltschwelle. Diese löst die automatische Strahlmittelzufuhr zu den laufenden Hochleistungsturbinen aus. Durch diese Maßnahme wird sichergestellt, dass nur gestrahlt wird, wenn sich Werkstücke im Strahlbereich befinden. Das schont den Verschleiß in der Anlage und spart Energie und Strahlmittel.
Die Einlaufschleuse ist im oberen Bereich zur Abdichtung mit leicht auswechselbaren, verschleißfesten Gummivorhängen ausgestattet. Sie verhindern, dass Strahlmittel und Staub austritt. Die Abdichtung von unten erfolgt durch Gummilamellenabdichtungen. Diese passen sich der Kontur der Werkstücke an.
Während des Durchlaufs durch die eigentliche Strahlkammer werden die Werkstücke gleichmäßig und gründlich gestrahlt. Dafür wurden vier AGTOS Hochleistungsturbinen mit bis zu 22 KW vorgesehen. Sie zeichnen sich durch die hohe Leistung und lange Standzeiten der Verschleißteile aus. Im Wartungsfall können diese vergleichsweise schnell und einfach getauscht werden.
Nach Durchlaufen der Strahlzone gelangen die Werkstücke zur kombinierten Bürsten-Abblasvorrichtung. Das von den Werkstückoberflächen abgereinigte Strahlmittel wird hier dem Strahlmittelkreislauf wieder zugeführt. Dafür wird es im Trichter unter der Maschine gesammelt, von einer Schnecke weiterbewegt und von einem Becherwerk in den oberen Teil der Maschine gefördert.
Dort werden Grobteile ausgesiebt und dem Strahlmittel Unterkorn sowie Staub entzogen. Über die Strahlmitteldosiereinrichtung gelangt das gereinigte Strahlmittel vom Strahlmittelbunker zurück zu den Hochleistungsturbinen.
Für die Entstaubung der Strahlmaschine wird eine Patronenfilteranlage eingesetzt. Sie verfügt über einen Ventilator, der einen Unterdruck erzeugt. Ein Prallabscheider und Filterpatronen mit einem passenden Medium reinigen die abgesaugte Luft. Diese gelangt sauber zurück in die Werkshalle. Ein zusätzlicher Filter sorgt für doppelte Sicherheit.
Weitere Themen am Messestand
Auch über die Ausführungsvarianten und Wartungsmöglichkeiten der Hochleistungsturbinen – der wichtigsten Baugruppe einer Strahlanlage – informiert das Messeteam ebenfalls gern. So werden hohe Standzeiten auch bei aggressivem Strahlmittel erreicht. Anhand von realisierten Aufträgen werden Beispiele gezeigt und die besten Lösungen für die strahltechnische Bearbeitung aller Werkstücke demonstriert.
AGTOS Messestand auf der EUROBLECH 2018
Messe EUROBLECH, 23.-26. Oktober 2018, Hannover, Halle 13, Stand B141
